تعمیر و نگهداری توربین های گازی

کارخانه توربین گازی ،سیستم ورودی هوا و کانال اگزوز

بازرسی بصری از صدا خفه کن ، سیستم شستشوی کمپرسور ، دیفیوزر پریز ، جبران کننده و محفظه جبران کننده.

NDT پوشش مورد

کمپرسور

مورد

تأیید و كنترل راهنمای ورودی پروانه مونتاژ ، بازرسی بصری ، رفع نقص ، در صورت نیاز.

روتور

معاینه بصری در اولین مراحل چرخش تیغه ها با آندوسکوپ ، در صورت نیاز.

تمیز کردن ، بازرسی بصری و آزمایش غیرمخرب پره های دوار

از بین بردن تیغه های چرخان ، ترمیم پوشش تیغه های چرخشی ، نصب مجدد.(به استثنای پوشش کمپرسور)

مهر و موم شافت

بازرسی بصری ، جایگزینی حلقه های آب بندی ، در صورت نیاز.

توربین

پوشش

برطرف کردن نیمی از قسمت مرکزی مرکز ، معاینه بصری ، اصلاح نقص مورد مرکز ، در صورت لزوم.

در صورت لزوم از بین بردن قسمت بالای ناقل راهنما ، بازرسی بصری ، آزمایش غیر مخرب و اصلاح نقص حامل.

برطرف کردن نیمه بالای بدنه خروجی ، معاینه بصری ، رفع نقص بدن در صورت نیاز.

برداشتن ونهای راهنما مرحله 1-2 ، نصب ونهای راهنمای با پوشش ترمیم شده در مراحل 1-2.

جایگزینی ونهای راهنمای مرحله 3-4 ، مطابق با نتایج آزمایش بصری و غیرمخرب.

تعویض قطعات حلقه مهر و موم شده از مراحل توربین 1 - 4 ، مطابق با نتایج بازرسی بصری و آزمایش غیر مخرب مورد نیاز است.

نصب مجدد توربین ، تراز کردن مسیر جریان ، محور وسط ، بدنه خروجی و دیفیوزر.

روتور

از بین بردن تمام تیغه های چرخشی مرحله 1-3 ، نصب مجدد تیغه های چرخشی مرحله 1-3 با پوشش ترمیم شده.

جایگزینی تیغه های چرخشی مرحله {{0}، ، مطابق با نتایج بازرسی بصری و آزمایش غیر مخرب لازم است.

مهر و موم شافت

بازرسی از نوارهای آب بندی ، تعویض ، در صورت نیاز.

روتور

کنترل ضرب و شتم شعاعی و محوری روتور ، اندازه گیری شکاف شعاعی پره های چرخشی.

تعادل روتور ، مطابق نیاز.

بلبرینگ

بررسی موارد تحمل و حلقه های مهر و موم شده برای نشت روغن.

از بین بردن نقایص گردن های شاخه چرخنده روتور و فرسودگی و تحمل ببیت ، باند خستگی ، خطوط ، خراش و ترک ، بهبود سطح ، کنترل چسبندگی بابیت در صورت لزوم ، تعویض ، بررسی پرتابگرهای گریز از مرکز با توجه به نتایج بصری و کنترل غیر مخرب

برداشتن کف پوش محافظ ، بررسی پارامترهای فنی.

جداسازی کوپلینگ: توربین گازی - پیشخوان ، محور تولید برق ، بازرسی پیچ و مهره اتصال ، کنترل تیرهای شعاعی و انتهایی ، تراز شفت.

نصب مجدد کف پوش محافظ.

چرخ دنده چرخش شافت

بازرسی بصری ، بررسی خوراک روغن.

باز کردن کیس چرخاندن شافت ، بازرسی بصری ، رفع نقص در صورت لزوم ، نصب مجدد کیس چرخشی شافت.

دیفیوزر کمپرسور

بازرسی بصری ، برطرف کردن نقص ، طبق نیاز.

پرونده داخلی

بازرسی بصری و آزمایش غیر مخرب سطحی (برای ترک).

تعمیر ، از جمله پخت و پز ، به عنوان مورد نیاز (شامل هزینه قرارداد)توجه: تعمیر جزئی در محل

اتاقهای احتراق

رفع نقص سوخت ، هوا ، خط لوله انتقال آب مطابق با نتایج بازرسی بصری.

جدا کردن محفظه های احتراق ، برداشتن پوشش های محفظه احتراق ، تمیز کردن و کنترل پیچ و مهره ، تعویض ، در صورت نیاز. برداشتن آستر نسوز.

از بین بردن نقایص توزیع کننده گاز در صورت بروز هرگونه نقص و یا با توجه به وضعیت توربین گازی مطابق با نتایج بازرسی بصری و آزمایش غیر مخرب.

تعمیر قسمت زیرین و بیرونی آستر نسوز ، بدنه محفظه احتراق ، حلقه آب بندی برای کاشی ها ، جوش ها ، حلقه های هوای خنک کننده ، درج دریچه ها ، مطابق با نتایج حاصل از بازرسی بصری.توجه: تعمیر جزئی در محل

تعمیر سازه های پایه و راهنماهای مجامع داخلی با توجه به شرایط آنها ، کنترل عملکرد حلقه هوای ثانویه ، مطابق با نتایج آزمایش غیر مخرب مورد نیاز است.توجه: تعمیر جزئی در محل

نصب مجدد و نصب محفظه احتراق.

صفحه های حرارتی

بازرسی بصری در مورد ترک ها ، شکاف ها ، آثار فرسایش؛ جایگزینی کاشی های صفحه نمایش حرارتی ، مطابق با لیست اقدامات اصلاحی مورد نیاز.

شير آب

بازرسی بصری و آزمایش غیر مخرب سطحی (برای ترک).

تعمیر ، از جمله پخت و پز (شامل هزینه قرارداد) ، در صورت نیاز.توجه: تعمیر جزئی در محل

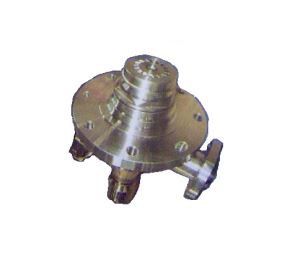

مشعل ها

بازرسی بصری.

حذف ، تمیز کردن و آزمایش غیر مخرب مشعل ها ، چرخان محوری / مورب ، احتراق ، تعمیر ، در صورت نیاز.توجه: تعمیر جزئی در محل

نصب مجدد.

بدنه خروجی

بازرسی بصری.

آزمایش غیر مخرب برای ترک (تست جوش برای ترک) ، تعمیر در صورت لزومتوجه: تعمیر جزئی در محل

روغن کاری روغن کاری

مخزن روغن روغن

بازرسی بصری.

تفکیک و تجزیه و تحلیل روغن ، در صورت نیاز.

پمپ های روغن اصلی و کمکی

حذف پمپ ها ، بررسی یاتاقان ها ، مهر و موم ها ، چرخ ها و چرخ های پروانه ، تعمیر ، در صورت نیاز.

پمپ بالابر هیدرولیکی روتور ، پمپ اضطراری ، فرسودگی هوا

حذف پمپ ها / پنکه ها ، بررسی بلبرینگ ها ، شفت ها و چرخ های پروانه ، تعمیر ، در صورت نیاز.

فیلترهای روغن

بررسی و تمیز کردن فیلتر.

موتور

بررسی اتصالات الکتریکی و مکانیکی.

بررسی میزان نویز عملکرد.

غیرفعال کردن ، قطع و جدا کردن موتورها ، چک کردن یاتاقان ها ، تعمیر ، در صورت نیاز.

لوله های لیفت روغن و روغن روان کننده

بازرسی بصری خطوط لوله ، اتصالات فلنج و سازه های پایه ، تعمیر ، در صورت نیاز.

راه اندازی پس از قطع برنامه ریزی شده

کنترل مقادیر تنظیم شده دستگاه های کنترل ، تنظیم و محافظ.
